一、Y4-73型鍋爐通引風機的用途

Y4-73型鍋爐通引風機適用于火力發電廠中2～670T/h蒸氣鍋爐的通、引風機系統。在無其他其它要求時，Y4-73型鍋爐通引風機亦可用于礦井通風及一般通風。

通風機輸送的介質為空氣，***高溫度不得超過80℃；引風機輸送的介質為煙氣，***高溫度不得超過250℃。

在引風機前，*須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況，除塵效率不得低于85%。

二.Y4-73型鍋爐通引風機特點：

    G4-73與Y4-73型鍋爐通、引風機使用于火力發電廠中2～670T/h蒸氣鍋爐的通、引風機系統，在無其他其它要求時，G4-73亦可用于礦井通風及一般通風。

    通風機輸送的介質為空氣，*高溫度不得超過80℃；引風機輸送的介質為煙氣，*高溫度不得超過250℃。

    在引風機前，*須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況，除塵效率不得低于85%。

三、Y473型鍋爐通引風機的型式和結構

⒈ 通風機與引風機制成單吸入。

⒉ 從電動機一端正視，葉輪順時針旋轉稱為右旋風機，以"右"表示；葉輪逆時針旋轉稱為左旋風機，以"左"表示。

⒊ 風機的出風口位置，以機殼的出風口角度表示。

⒋ 風機傳動方式為D式、F式兩種，均采用彈性聯軸器傳動。

風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

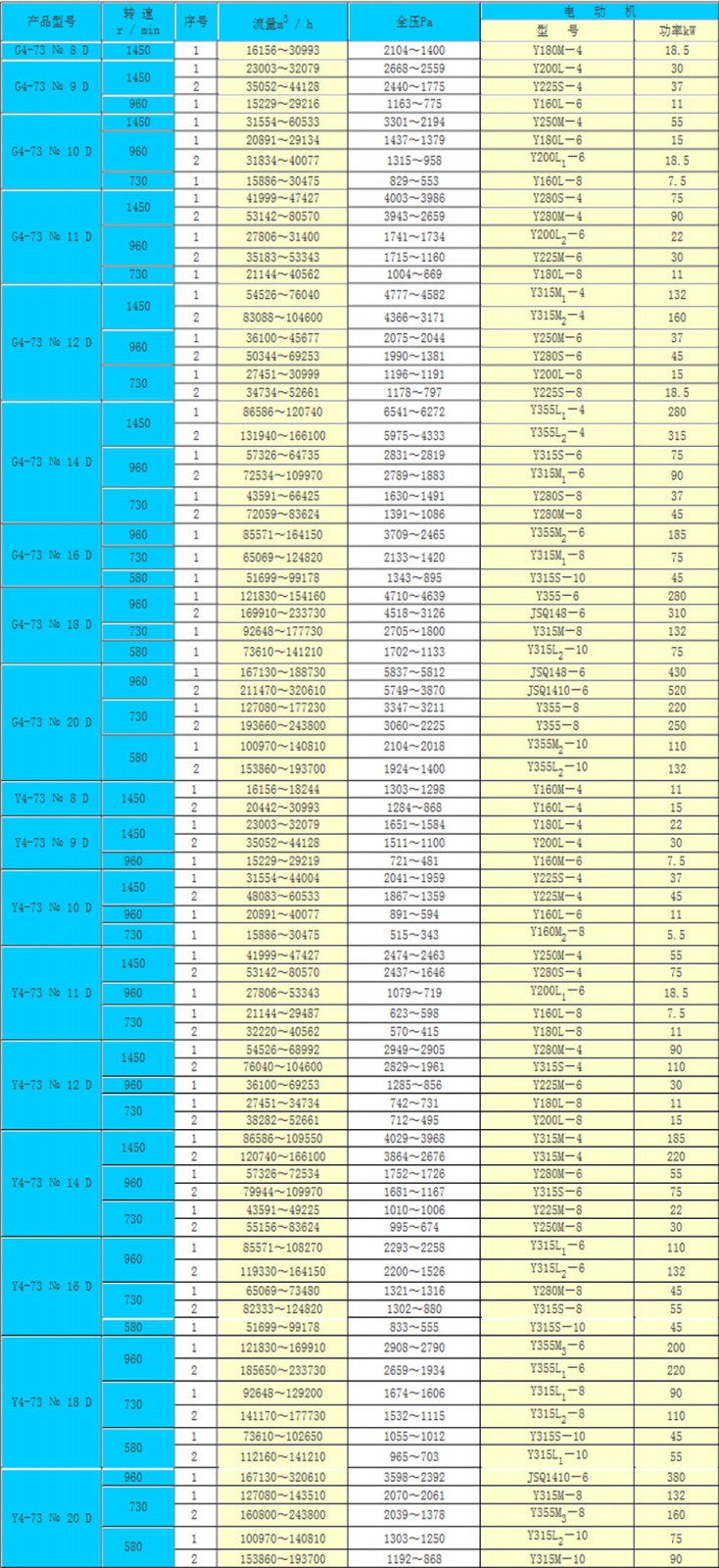

四、Y4-73型鍋爐通引風機性能參數表

性能表中提供的參數。通風機性能按氣體溫度為20℃，大氣壓力為101325Pa，氣體密度為1.2kg/m3的空氣介質計算；引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。

五、風機的安裝調試和操作

在安裝前，*先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查，對葉輪、主軸和軸承等更應**細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。

在安裝操作的過程中*須注意下列幾點：

1、在一些接合面上，為預防生銹、減少拆卸困難，應涂上潤滑脂或機油。

2、在上接合面的螺栓時，如有定位銷釘，應先上好銷釘，再擰緊螺栓。

3、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具、雜物。

㈠ 安裝要求

1、按圖紙所示的位置及尺寸安裝，為得到*效率，**要進風口與葉輪的間隙尺寸。

2、主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端面的不平行度。兩軸不平行度允差為0.05mm，聯軸器兩端面不平行度允差為0.05mm。

3、安裝調節門時，注意不要裝反，要進氣方向與葉輪旋轉方向一致。

4、安裝風機進口和出口管道時，重量不應加在機殼上。

5、風機安裝后，拔動轉子，檢查是否有過緊或與固定部分碰撞現象。

6、**安裝后，經總檢合格，方可試運轉。
